一. 概述
CLSG系列立式常压锅炉,属于横式水管型热水锅炉,下部为炉膛部分,上部为传热箱部分。炉膛中部设有横水管,构成水冷炉排,下炉膛后部设有烟道出口,可加装燃煤燃烧等,达到烧烟除尘之效。具有占地面积小,安全、方便、操作简单、节能、省电环保之特点。燃烧时,燃料从上炉门投入到炉排上。烟气冲刷横水管进行热交换,故烟气流程长,热交换充分,热效率高,烧烟除尘效果好。
二. 安装及注意事项
1.锅炉房基本条件:
(1)上下水管道电源、泵室(区)齐备,有一定的操作空间;
(2)不影响燃料及灰渣拉运存放;
(3)尽量靠近用水用气区;
(4)便于锅炉外烟筒风绳固定;
(5)锅炉房内应有足够的照明设施和防护装置。
2.安装注意:
(1)按照安装规程,根据锅炉房面积合理布置位置,并检查有关基础是否符合图纸要求标准,发现问题及时排除;
(2)锅炉就位及烟筒安装须选用必要的起吊设备并确保安全,锅炉就位后,须用吊线锤和水平尺找正,不允许倾斜;
(3)烟筒安装前,法兰之间最好垫上石棉垫用烟筒螺丝紧固,并各节要求校直。拉线可选用¢6-8㎜钢绞线三条互成120°均匀拉紧。拉绳地埋件要牢固可靠;
(4)管道、阀门、仪表及附件的安装,须按锅炉安装规范进行;
(5)循环泵安装好后要特别注意仔细调校、保养、保证正常运行;
(6)锅炉回水控制阀门(快速阀门或球阀)须安装在操作方便的位置;
(7)特别警告:本锅炉系常压运行,排气孔必须与大气保持畅通,不得以任何理由加以封闭和加装任何阀门,否则,造成后果责任自负;
(8)建议用户购电控设施,以保护电机,在任何情况下,不受损坏;
(9)锅炉安装完毕后系统要充水试验,如发现漏水现象应及时排除。
三. 使用操作规程
1.点火前须详细检查如下项目:
(1)检查炉条是否完整有无破损现象;
(2)检查出水、回水、补水、溢水管道、排气、排污管路是否完整畅通;
(3)检查须暖系统是否缺水,打开集气罐阀门排尽系统空气;
(4)检查清除烟气通道内杂物堵塞;
(5)如加装燃烧器,检查燃烧器是否有杂物堵塞;
(6)关闭各部位除灰门;
(7)打开补水阀门补水,水位保持在水位计三分之二处;
(8)为了防止锅炉和采暖系统结垢,保证锅炉使用寿命,特别要求给水、炉水、循环水的质量均达到GB1576-83《低压锅炉水质标准》。
2.点火与燃烧
(1)点火前应备好足够的引燃柴禾、块煤和符合标准的燃料,以及火勾、煤锹等操作工具。还应备一块5-6%的原灰坑口盖板,以备运行中调节锅炉进风量。
(2)在炉排上放一层碎木材后将燃料引燃。待燃烧稳定后即可加一般燃用柴火。希望上温快时,下炉排的上面也可放一层木柴,待漏下红火后即可形成火层。
(3)为了防止锅炉冒黑烟,禁止在下炉排点火和加煤,待上炉排煤层燃烧稳定后,可用炉勾将其一部分红火捅到下炉排上。当下炉排铺满红火时,即可进入正常燃烧。
(4)正常燃烧时,关闭下炉门,打开上炉门。
(5)投煤:将煤从投煤门投在上炉排上,煤层厚度保持在100毫米到150毫米。如煤层上部已着明火应即时添煤明火部分压住。
(6)下炉排煤层的来源:一部分是由上炉排间隙自由落下,一部分是从上炉排捅下来的。当发现下炉排上火势 较微时,可用炉勾顺着上炉排间隙将红火从上捅下,保证下炉排火层稳定燃烧,严禁在下炉排加煤,以防烟囱冒黑烟。
(7)当上炉排发现漏孔或烧穿时,应即时解决,一般扒过一些周围的煤层即可堵住。较大漏孔需用煤块堵,烧穿处可加煤覆盖,否则将破坏正常燃烧影响锅炉升温。
(8)上层及下炉排的通风量可以由投煤六开启大小来调节。一般以上层为主(约占总风量的三分之二至四分之三左右)下层为辅。下屋风量过大会造成下部红火过早着完成汛风,风量过小则会使红火堆积。
(9)当下层炉排堆积较多,又要继续运行时可将下层炉排已烧完的灰渣清除 并保留火底。
(10)如烧末煤时,应在打好火底的情况下,将末拌水为10—15﹪以防漏落,不同煤种的燃烧块慢漏落情况都不一样,要注意摸索通风,加煤规律。
(11)如加装燃煤燃烧器,操作方法基本同上,可直接使用下炉排,但必须将红火推向燃烧气进口,然后加满煤,使之燃烧。
(12)运行:当水温上升到80℃左右时,可开泵运行。
a.开泵后须及时打开出回水阀门,观察锅炉及系统是否运行正常,有无不正常声音,将相关功能调节至最佳运行状态。停泵后及时关闭回水阀门。如遇突然停电,必须迅速关闭回水阀门,然后压火;
b.锅炉正常运行过程中,应观察出水压力和出回水温度是否正常,适时调节火势每间隔一小时左右,须用勾将下炉排内的灰渣清除干净,保持正常燃烧煤层,避免影响燃烧;
c.水位应始终保持在水位计三分之二处;
d.定期排污。一般每班排污一次,如水质较差,可适当增加排污次数。
e.停泵后,应停风压水,打开下炉门,关闭上炉门和关闭烟囱翻板,保持锅炉的蒙火不灭状态;
f.司炉工交接班要有制度,重要事项务必形成文字依据,以备查考责任。
四. 维护和保养
1.锅炉运行期间应保持清洁,锅炉水位计、温度计应保持清净明亮;
2.锅炉房时刻保持排水畅通,地面不可积水,以防潮湿腐蚀锅炉底座;
3.定期(一星期左右)打开清灰门,清除烟箱及烟道灰尘;
4.炉坑内灰渣必须每班清倒一次,以保证正常燃烧;
5.锅炉停用前,应用锅炉除尘污剂,清洗锅炉及系统(按除垢剂要求),进行保养,以保证锅炉使用寿命;
6.锅炉停用前,应将房内外清扫干净,在水泵及各阀门的转动部位加注机油,进行必须保养维护,并切断所有设备电源。在炉膛内放置生石灰(3kg/㎡)以保持受热面干燥,并将炉门关严,炉内保持正常充水状态。

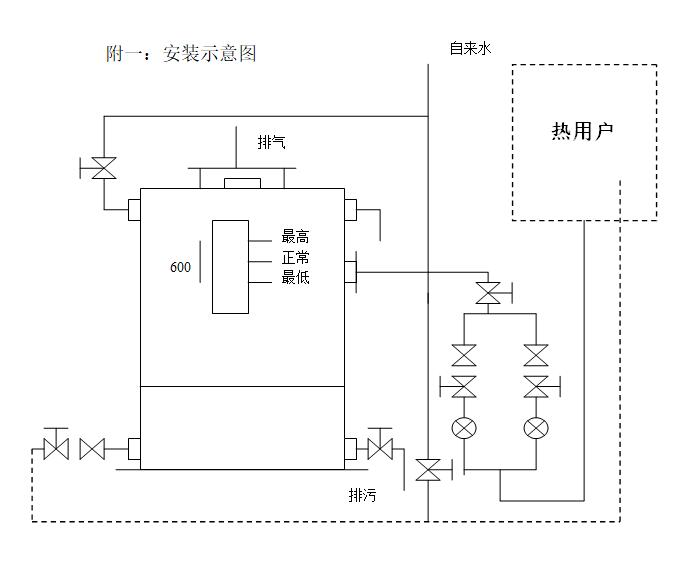

附一:安装示意图
